铁路闭塞信号安全数据传输系统

产品功能：

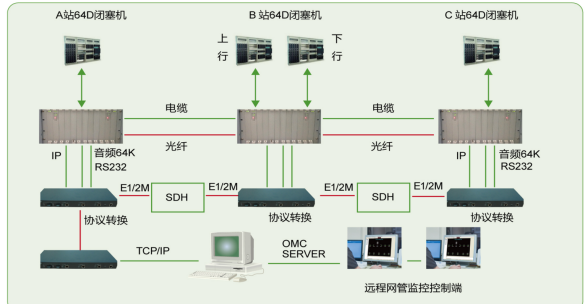

? TSTE-64D半自动闭塞信息传输转换设备在原有闭塞信息电缆传输基础上提供数字、光纤、音频等多条冗余传输通道，保证闭塞信息的可靠传递。

? TSTE-64D半自动闭塞信息传输转换设备采用嵌入式CPU控制器、现场控制总线、远距离光纤传输等技术实现区间闭塞功能的2乘2取2容错结构的安全闭塞信息传输转换系统，在国内首次实现了以电缆为主的传输模式，适应既有闭塞线路的升级改造。

产品特点：

? 实时电缆检测，不影响既有闭塞信号传输；

? 实现电缆传输为主、光缆等备通道为辅的工作模式，当电缆故障时切换到光缆等备份通道，适应既有闭塞线路的升级改造；

? 提供电缆、光缆、音频、2M数据等多种闭塞数据传输方式，适应各种应用场景；

? 主用和备用传输方式可以根据现场应用环境进行选择；

? 采用远距离光纤传输，传输距离大于20KM；

? 采用2乘2取2容错结构的安全闭塞信息传输转换系统。

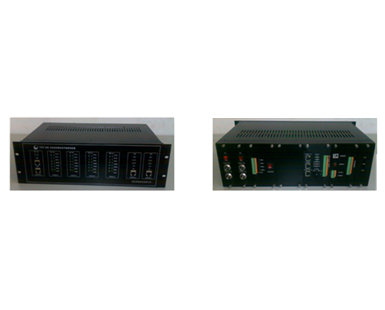

1）TSTE-64D-02型

采用整机热备

电缆为主，光缆为辅

光路可以配置为音频64K，光纤2M传输接口，使用于既有线。

2）TSTE-64D-05

采用采用二乘以二取二模块冗余备份;

具有电缆-光缆模式和纯光缆模式;

光缆模式可以配置（音频64K、光纤、RS232、以太网）中任意两路;

适应既有和新建线路。

? 站间信号传输时延：≤3秒；

? 信号脉冲宽度：≤800ms；

? 通道切换延时时间：≤500ms；

? 监测接口：DB9型RS232方式；

? 工作电压：AC220V或DC-48V；

? 工作温度：-5℃ ~ +40℃；

? 功耗：小于30W；

? 体积：高 * 宽 * 深 = 266 * 483 * 400

? 重量：5Kg

? 设备功率：<25W
